Трехсекционная матрица

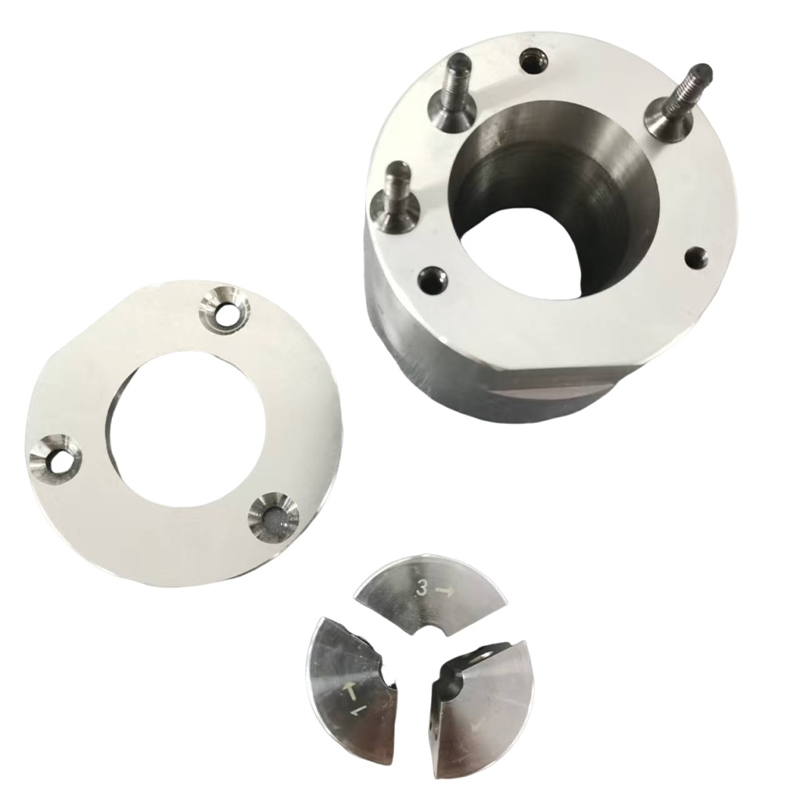

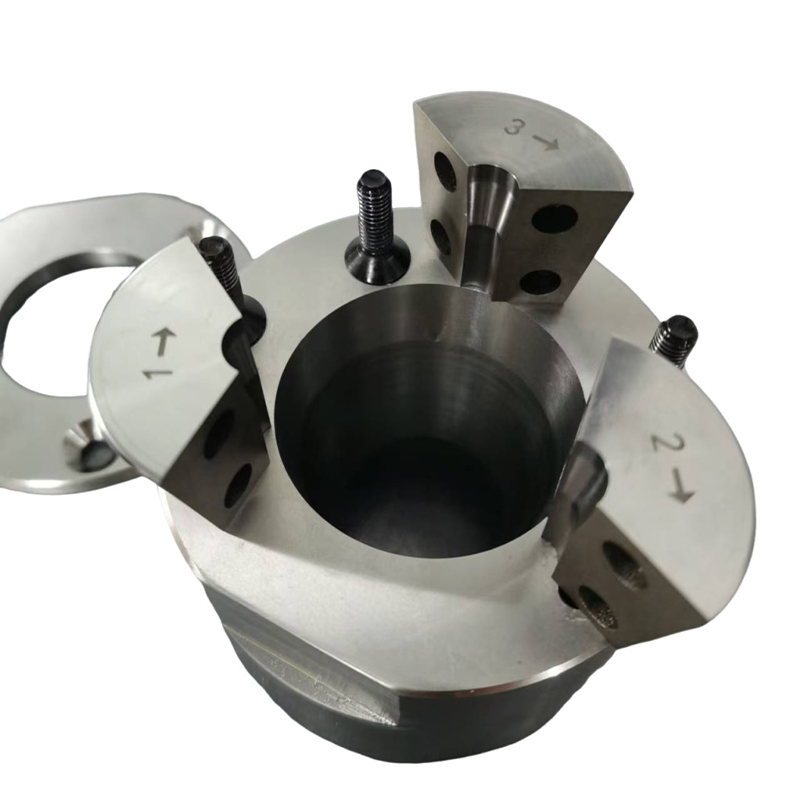

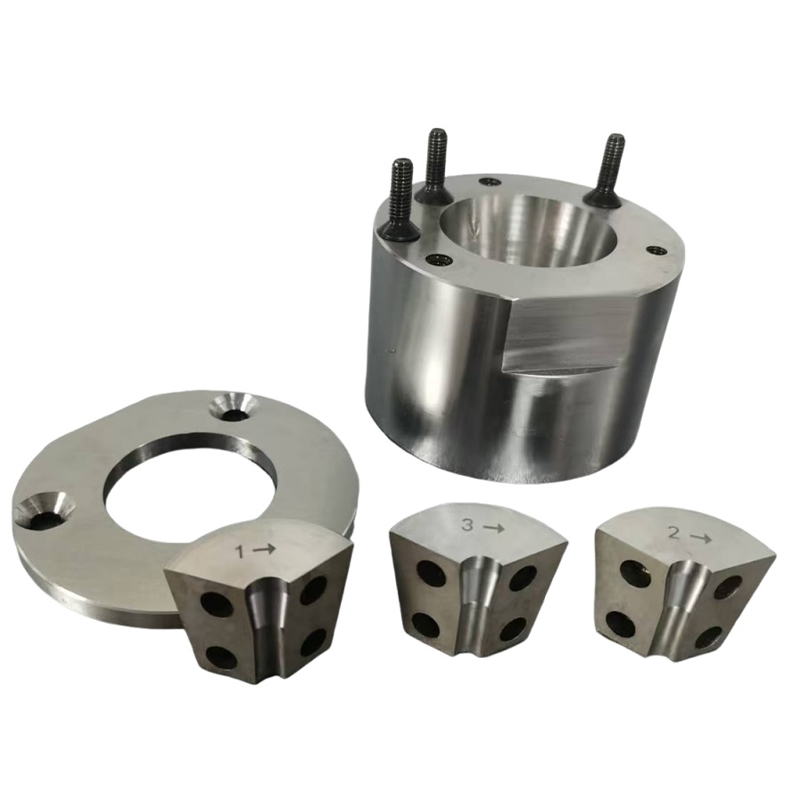

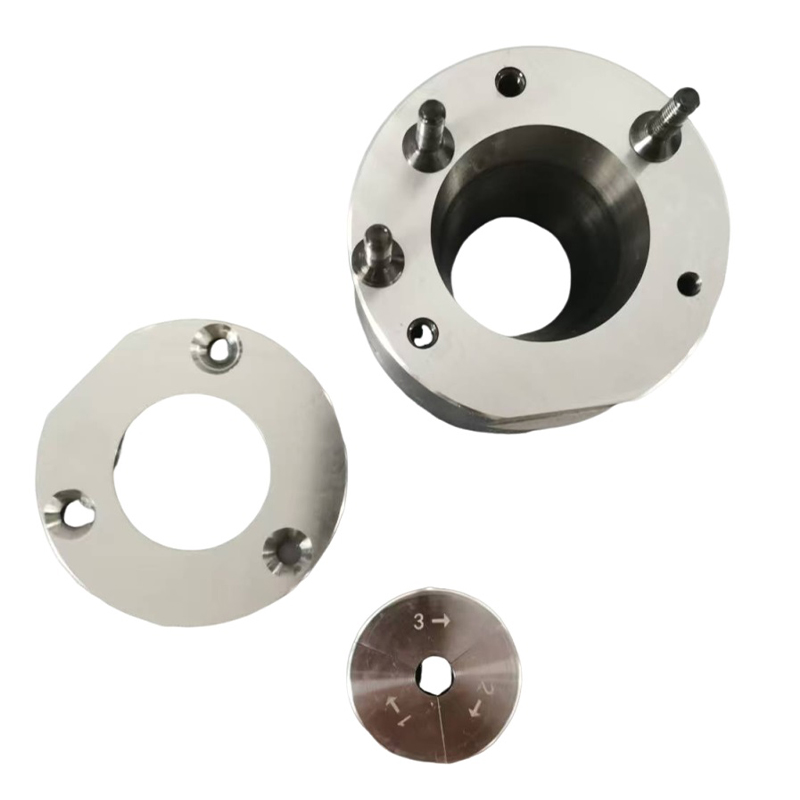

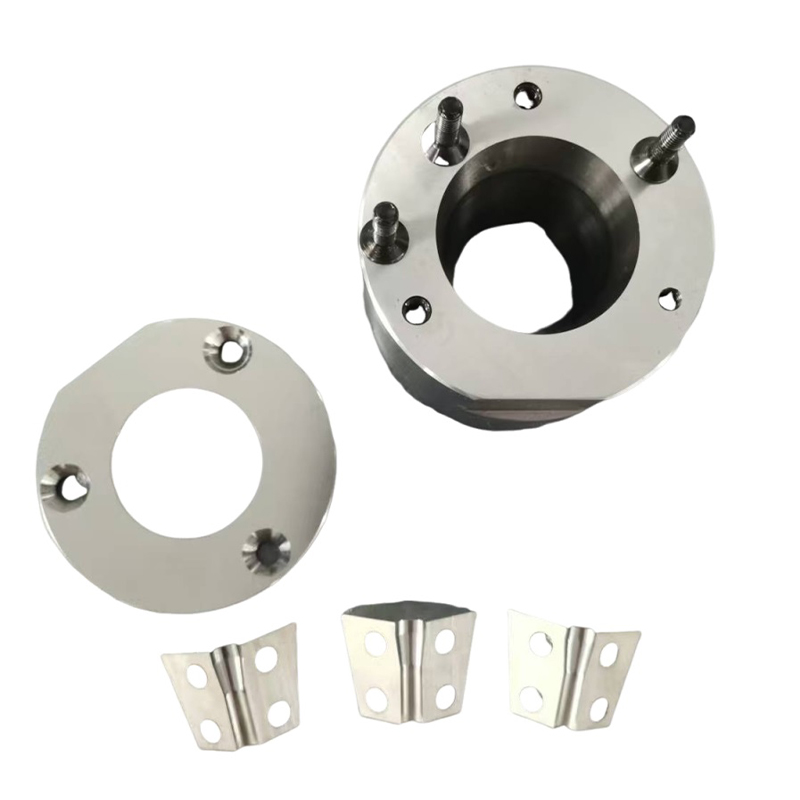

Трехсегментная матрица, также известная как составная матрица, представляет собой прецизионную форму, состоящую из нескольких сегментов из карбида вольфрама, заключенных в двойные стальные держатели. Такая конструкция позволяет эффективно придавать материалам как простые, так и сложные формы. Сегментные штампы широко используются в отраслях, где требуется высокоточная холодная штамповка, включая производство крепежных деталей, деталей специальной формы и деталей с высокой точностью проектирования.
Описание
маркер
Трехсегментная матрица, также известная как составная матрица, представляет собой прецизионную форму, состоящую из нескольких сегментов из карбида вольфрама, заключенных в двойные стальные держатели. Такая конструкция позволяет эффективно придавать материалам как простые, так и сложные формы. Сегментные штампы широко используются в отраслях, где требуется высокоточная холодная штамповка, включая производство крепежных деталей, деталей специальной формы и деталей с высокой точностью проектирования.
Подробная информация о продукте
1. Области применения:
Трехсегментные штампы в основном используются в процессах холодной ковки и экструзии, где важны высокая прочность, износостойкость и точность формования. Сегментированная конструкция облегчает сборку, разборку и замену по сравнению с моноблочными штампами, что делает их идеальными для:
- Высокоточного изготовления крепежных деталей
- Детали квадратной, прямоугольной и нестандартной формы
- Операции штамповки в аэрокосмической, автомобильной и инструментальной промышленности
- Штампы, требующие высокой стойкости к нагрузкам или сложной геометрии
2. Конфигурация изделия:

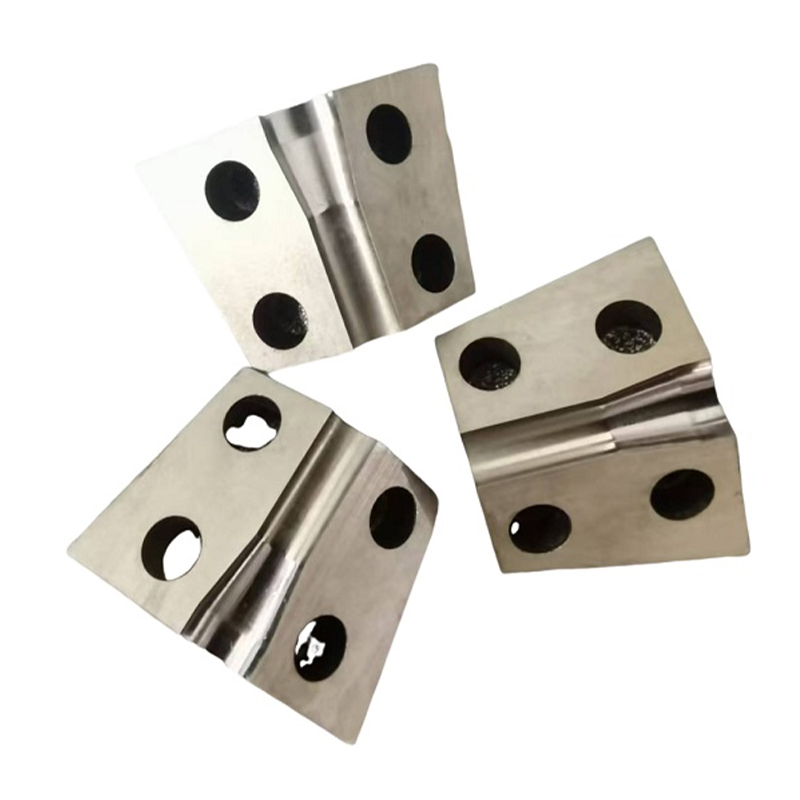

Эти штампы, как правило, состоят из 3-6 сегментов из карбида вольфрама, точно отшлифованных для соединения друг с другом в стальном корпусе. Конфигурация сегментов варьируется в зависимости от формы готового изделия:
- Ровные сегменты, расположенные по центру: для симметричных форм, таких как квадраты.
- Неравномерные сегменты с одинаковым центром: для форм, подобных прямоугольникам, с равномерным выравниванием
- Неравномерные сегменты с неоднородным центром: для более сложных геометрических форм, где распределение сегментов асимметрично
Количество сегментов может варьироваться от 2 до 12 штук в зависимости от сложности применения. Однако 3-сегментная конфигурация остается наиболее распространенной из-за баланса между структурной целостностью и простотой использования.
3. Индивидуальная настройка:
Мы предлагаем полную индивидуализацию в соответствии с требованиями заказчика:
- Форма: Круглая, квадратная, прямоугольная, неправильной формы
- Количество сегментов: 3-6 (стандартные), до 12 (нестандартные)
- Материал: Карбид вольфрама (YG20C, G50 и т.д.), стальной корпус (Cr12MoV или аналогичный)
- Допуск: до ±0,005 мм
- Покрытия: PVD, TiN или TiAlN для повышения износостойкости
4. Производство и гарантия качества:
Наши сегментированные матрицы изготавливаются с использованием передовых технологий шлифования с ЧПУ, электроэрозионной обработки и высокоточной притирки. Каждая матрица собирается под строгим контролем размеров и проходит тщательный контроль, включая:
- Проверку концентричности и округлости
- Обнаружение микротрещин
- Проверка правильности установки и центровки сегментов
5. Преимущества:
- Сменная конструкция: Отдельные сегменты можно заменять независимо друг от друга, что снижает затраты на техническое обслуживание
- Высокая прочность: Выдерживает высокие давления формования без образования трещин
- Точная подгонка: Разработан с минимальным зазором между сегментами для бесшовного формования
- Универсальность: Подходит для изделий различной формы и промышленных нужд
Трехсегментные штампы представляют собой идеальное решение для высокоточных и объемных операций холодной штамповки. Их модульная конструкция повышает долговечность, сокращает время простоя на производстве и обеспечивает превосходную стабильность формования сложных деталей.
